Hot Dip Aluminizing (HAD)
알미늄 용융도금
용융 알루미늄 용융도금(HAD)은 용융 알루미늄 욕조(680~700℃)에 일정시간 침적시켜 철강표면에 산화 알루미늄 피막, 알루미늄 도금층을 형성하고 철강 표면 내부에는 합금층이 형성되어 내알칼리성, 내화학성, 내열성, 내후성 및 내식성을 향상시키는 표면처리 기술입니다.
BACKGROUND
기술 발전 배경
기존 아연도금 및 도장 코팅은 고온·해수·부식 환경에서 내열성과 내해수성 확보에 한계가 있어 설비 수명이 짧고 유지보수 비용이 증가하는 문제가 있었습니다. 알루미늄 용융도금은 단층피막이 아닌 3개의 복합 도금층으로 구성되어 이러한 문제를 근본적으로 해결하며, 일반 도장 또는 아연도금 대비 3~10배 이상의 수명을 실현합니다.

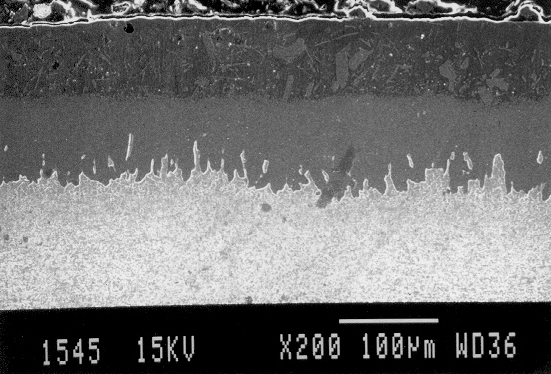

알루미늄 용융도금 단면구조 (X200, 100μm)
Al₂O₃
내산·내해수·내열성이 강한 부동태 피막
Pure Al
내식·내해수성이 강한 금속 도금막
Fe-Al alloy
내산·내해수·내열·내마모성 합금층
Base Metal
원소재 (일반 철강)
- Al 희생양극작용으로 도금 피막 일부 손상 시에도 보호 가능
- 합금층의 경도 향상으로 마모·긁힘 등에 강함
- 타 코팅은 단층피막이나 알루미늄 도금은 설상조직의 복합 피막 형성
COMPARISON
표면처리 기술 경제성 비교
100A PIPE 6M 기준 단가 비교 시 AL도금강관은 STS304 대비 저렴하고, 사용 온도 범위(-40~1,000℃)와 내해수성에서 타 소재 대비 우수한 성능을 발휘합니다.
| 항목 | AL도금강관 | STS304 | ZN도금강관 | PE코팅강관 |
|---|---|---|---|---|
| 단가비교 | 100% | 130% | 80% | 125% |
| 사용온도 | -40~1,000℃ | -40~600℃ | -20~80℃ | -40~60℃ |
| 내열성 | 우수 | 우수 | 보통 | 취약 |
| 내마모성 | 우수 | 보통 | 취약 | 보통 |
| 내식성 | 우수 | 우수 | 보통 | 우수 |
| 내해수성 | 우수 | 취약 | 취약 | 우수 |
| 작업성 | 우수 | 보통 | 우수 | 취약 |
| 시공원가 순위 | ② | ④ | ① | ③ |
FEATURES
기술 필요성
내식성·내열성
동시 확보
알루미늄 산화피막(Al₂O₃) 형성으로 내식성과 내열성을 동시에 확보합니다. 3개 복합 도금층 구조로 단층피막 대비 월등한 보호 성능을 발휘합니다.
해양·화학 환경
부식방지
해양, 산업 화학 환경의 부식방지 및 방청 성능이 뛰어납니다. Al 희생양극작용으로 도금 피막 일부 손상 시에도 보호가 가능합니다.
고온 환경
스케일 생성 억제
800℃ 이상 고온 환경에서도 산화 및 스케일 생성을 억제합니다. 일반철강 대비 20배의 내열성을 보유하며 STS 소재보다 우수한 성능입니다.
3~10배
수명 증가
일반 도장 또는 아연도금 대비 3~10배 수명이 증가합니다. 합금층의 경도 향상으로 마모, 긁힘 등에도 강한 내구성을 보입니다.
친환경
표면처리 공정
친환경 표면처리 공정으로 환경오염이 없습니다. 일관 공정의 균일한 도막두께로 소구경 배관, 복합구조물 대량생산이 가능합니다.

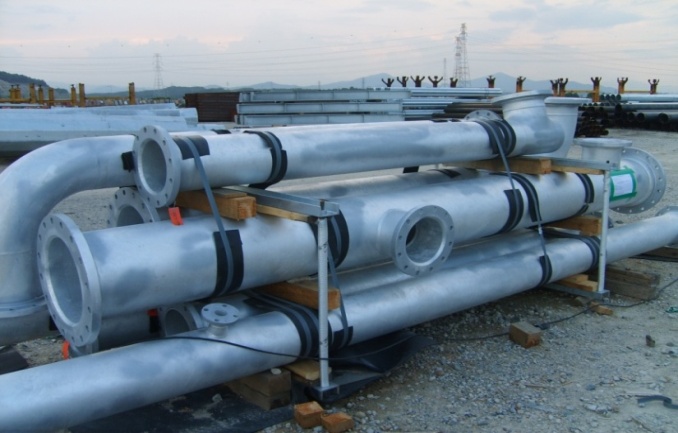

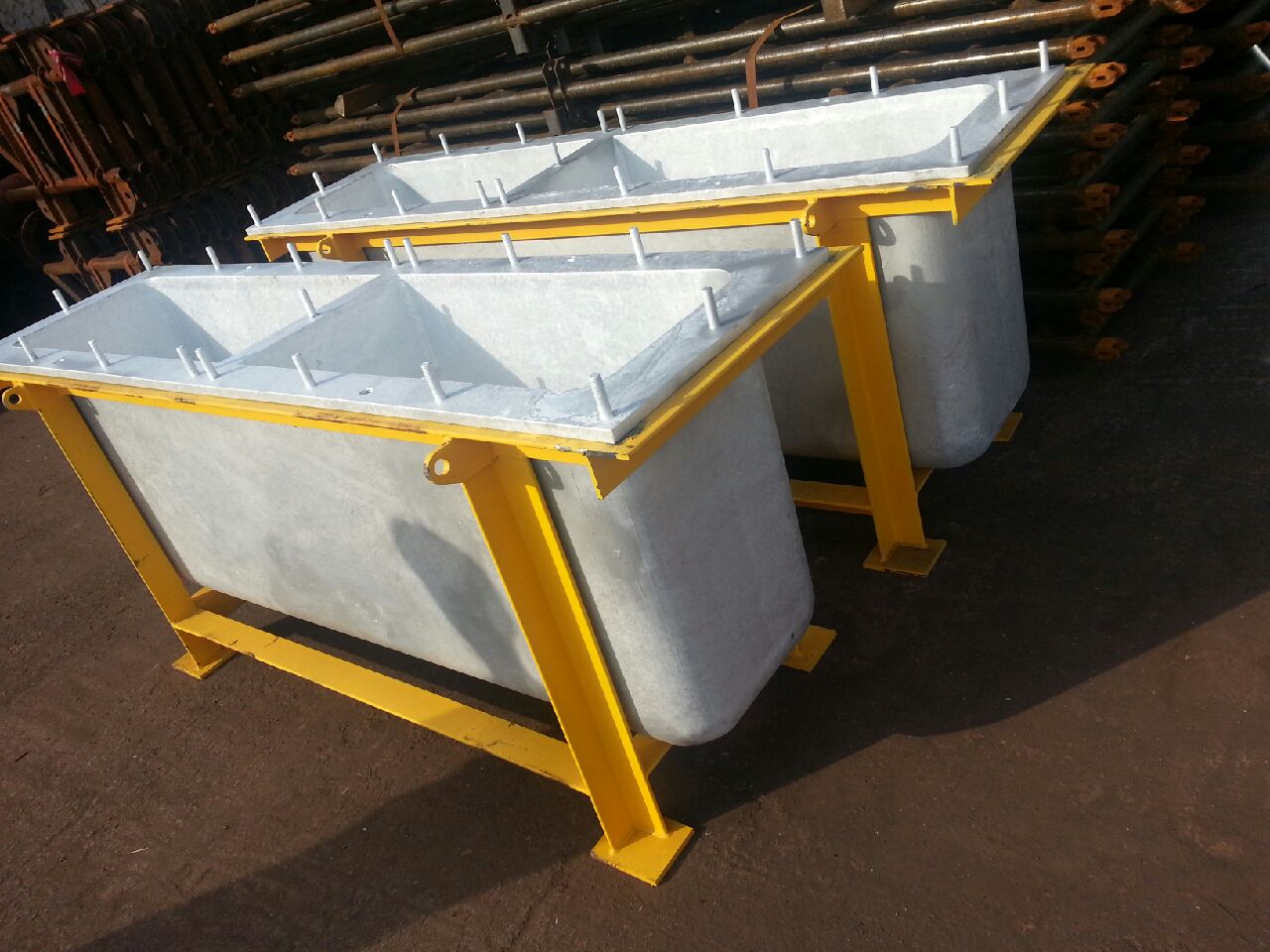

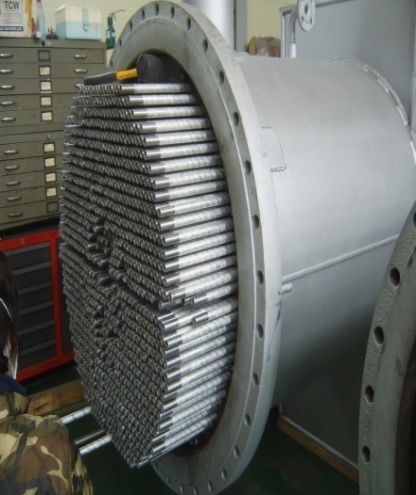

EQUIPMENT
설비 현황
도금 공정
- 도금 온도 680 ~ 700℃
- 도금 방식 용융 침지 (Hot Dip)
- 도금층 구조 Al₂O₃ / Pure Al / Fe-Al 합금층
- 전처리 산세처리 후 침지
- 적용 소재 일반 철강, 배관, 구조물
- 내열 범위 -40 ~ 1,000℃
